AirTAC控制元件-6STA系列

  • AirTAC控制元件-6STA系列
  • AirTAC控制元件-6STA系列
商品圖像

  • 商品資訊

    6TA系列已停產，全面以6STA系列替代

    6STA系列氣控閥主要特性：

    • 滑柱式結構，密封性好，反應靈敏

    • 雙頭二位置電磁閥具有記憶功能

    • 三位置氣控閥有三種中央功能可供選擇

    • 內孔採購特殊工藝加工，摩擦阻力小，啟動氣壓低，使用壽命長

    • 可與底座集成閥組，節省安裝空間

    • 無需加油潤滑

    6STA產品規格

    型號 6STA0510 6STA0520 6STA110 6STA120
    接管口徑 [注1] 進氣=出氣=排氣=M5

    進氣=出氣=排氣=M5(或=PT1/8)
    有效截面積
    (Cv值) [注4]    		 M5：4.25mm2(0.25) 06：12.3mm2(0.7)
    重量 (g) 18.5g 22.5g 45g 53.5g
    型號 6STA210 6STA220 6STA310 6STA320
    接管口徑 [注1] 06：進氣=出氣=排氣=PT1/8 進氣=出氣=PT3/8  排氣=PT1/4
    08：進氣=出氣=PT1/4  排氣=PT1/8
    有效截面積
    (Cv值) [注4]    		 08：17.9mm2(1.05) 10：38.4mm2(2.25)
    重量 (g) 94g 113.5g 205.5g 244g
    工作介質 空氣（經40μm以上濾網過濾）
    作動方式 外部氣控式
    使用壓力範圍 0.15~0.8Mpa(21~114psi)
    保證耐壓力 1.2MPa(175psi)
    工作溫度 -20~70℃
    本體材質 鋁合金
    潤滑 [注2] 不需要
    最高作動頻率 [注3] 5次/秒

    [注1]接管牙型有PT、NPT、G牙可供選擇。

    [注2]如有加油潤滑，中途不可停止，建議潤滑油為ISO VG32或同級用油。

    [注3]最高作動頻率為空載狀態。

    [注4]有效截面積和Cv值是依據測試流量數據計算得到。

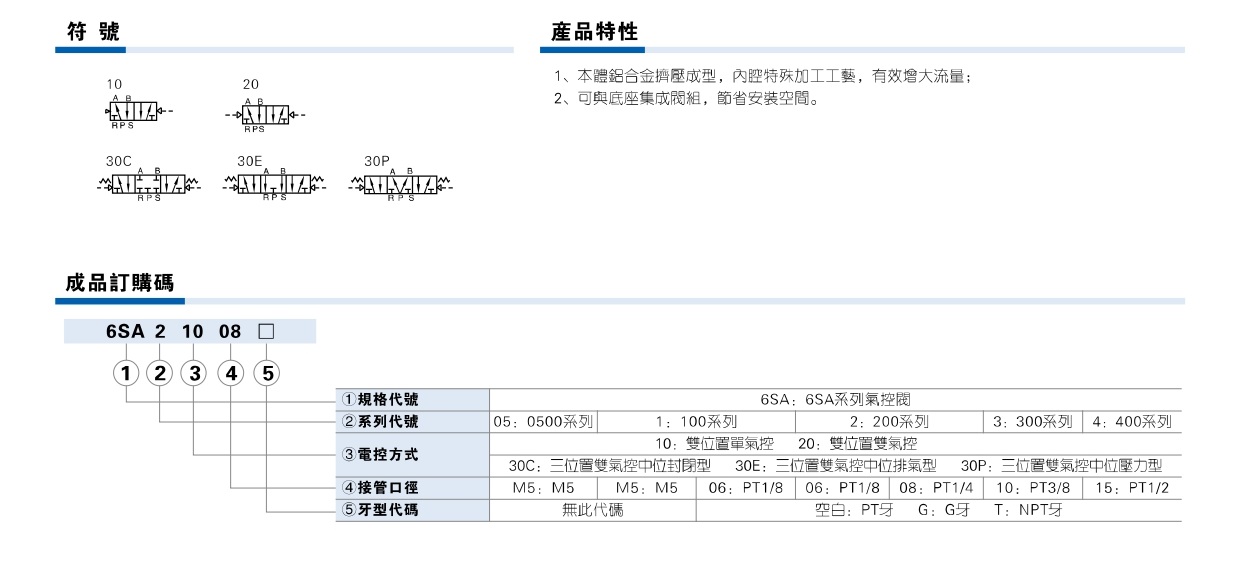

    成品訂購碼

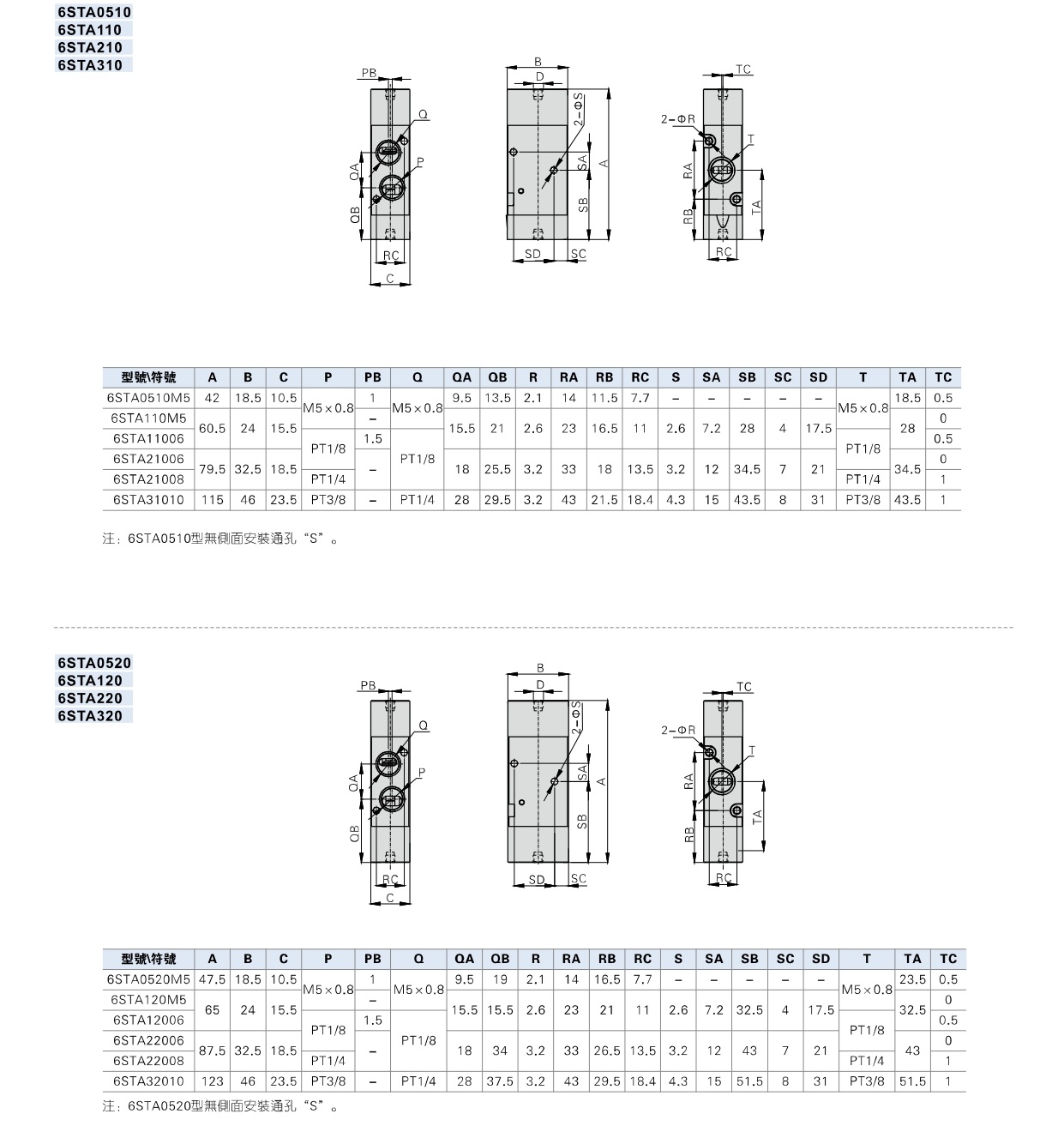

    外部規格

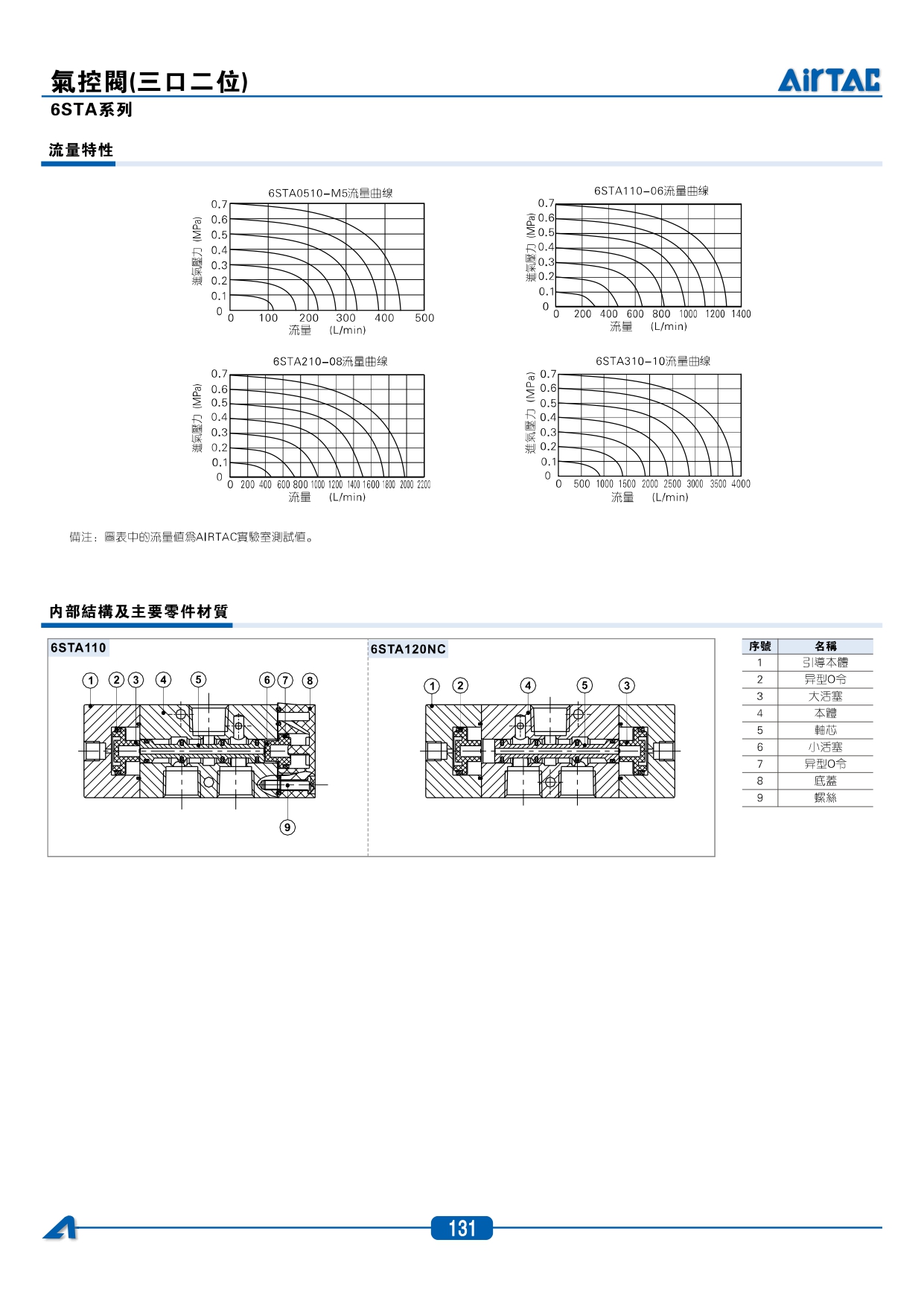

    流量特性及內部零件

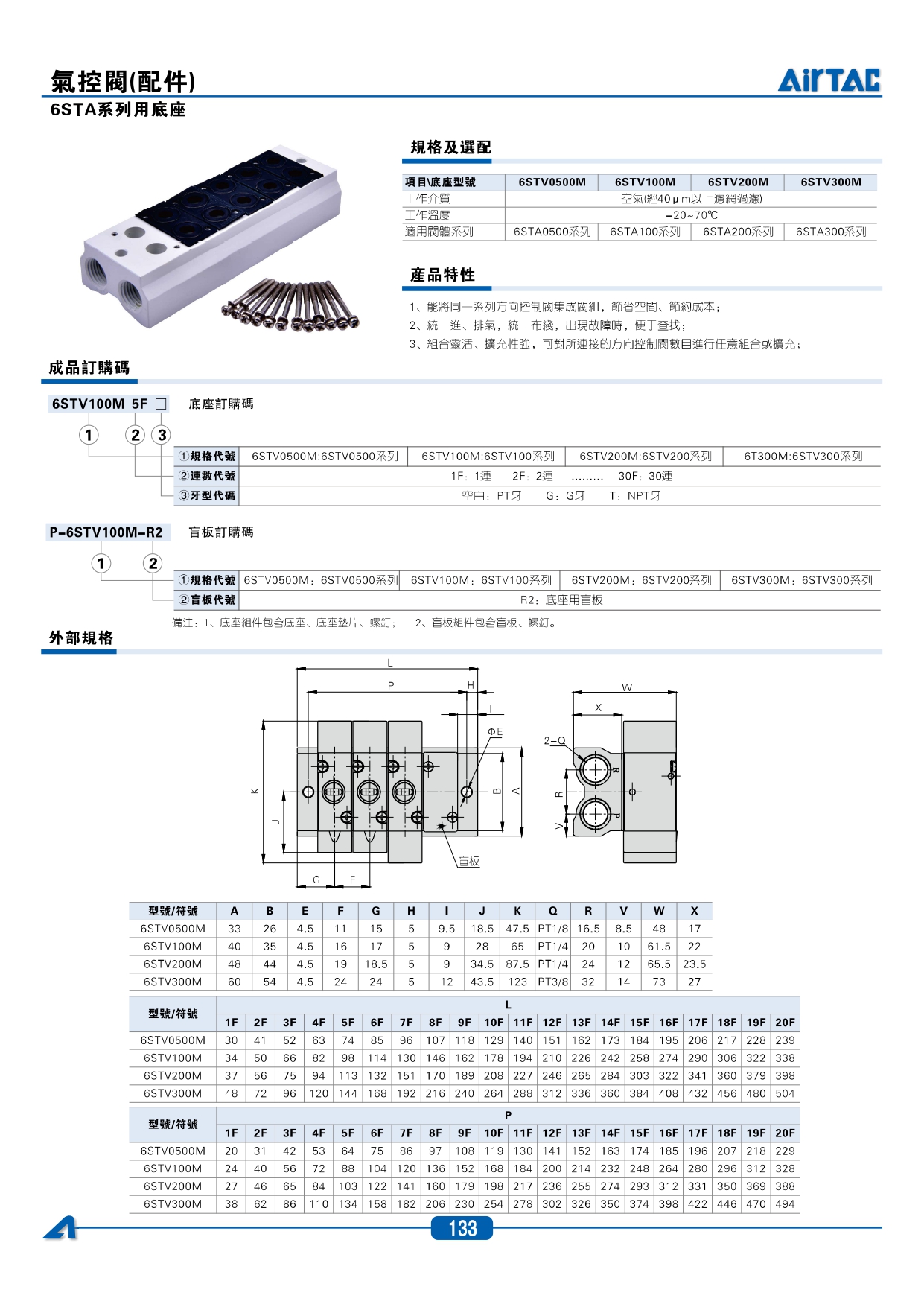

    6STA系列用底座
